L'Astrolabe - supply brise glace

Bonjour et merci à tous pour vos compliments,

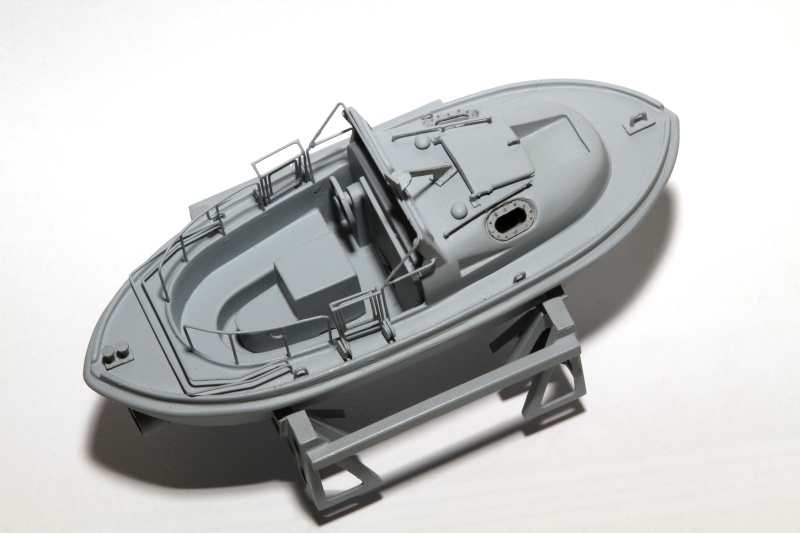

Je viens de trouver un plan sur la toile d'un moteur hor bord, je vais le retracer pour le mètre à l'échelle , je ne vous cache pas que je suis très lent à construire, je ne dispose pas de tous les détails et pour cela il faut redessiner certaines pièces , pour le canot central sur 2 mois de travail, pour le zodiac sur 1 mois je pense que le plus long d'une maquette n'est pas la coque en elle même mais le reste de l'accastillage pour tous les détails , avec aussi l'ajout de lunettes grossissantes très utiles ( voir Multirex ) du temps aussi, à oui, l'indispensable un bonne collection de photos du navires.
amitiés à tous chrisdau

Y en a vraiment qui ont rien à faire très bon boulot vraiment sa doit en rendre plus d'un jalou

Jaloux, non; mais admiratif certainement!

C'est surtout le résultat de beaucoup de travail.

Bonjour à tous, je construit actuellement les équipements de la partie central dont les supports des containers des radeaux de sauvetage je vous en fait bénéficier du plan de profil des supports si cela peu être utile
amitiés chrisdau

Bonjour à tous
Je me lance bientôt dans la construction des ancres AC 14 avec votre aide ,et je vous joint une photo en JPG du plan provisoire sur TurboCAD, si certains veulent le fichier en turboCAD ( pas facile , je suis un novice )me joindre en MP vous pourrez les adapter ET les modifier en fonction de l'échelle et des modification sur machine.
j'ai déjà confectionné les équerres de coupes pour l'étau pour les faire les biseaux
Amicalement chrisdau

Bonjour Chrisdau
Tu as peut etre les renseignements, a titre documentaire pour les collégues
http://www.sotra.net/index.php?mapping=12
http://www.sotra.net/index.php?mapping=62
Bon courage
Michel

Ahhh on y arrive enfin après toutes ces échange là dessus ! bon en espérant que ça soit concluant ! bon courage
a+
nico (qui est en stand by en ce moment )

Salut à tous Nico et Lapin ,
je suis parti de la doc de nico et adapté pour le 1/50 , de toutes les photos sur la toile, cela correspond visuellement aux vrais ancres il n'y à pas les même selon les constructeurs mais la base est la même j'adapte le plan en fonction des machines c'est à vous de modifier les côtes (voir les photos)
amitiés à tous

Salut à tous
je termine le panneau de cale arrière ( environ 24 cms et 2 mm de haut )et les aérateurs ( 21 mm et 28 mm de hauteur) de la partie centrale de l'Astrolabe, le panneau est en alu 5/10 le dessous en bandes 15/10 les guides en laiton pliés de 5/10, les serrures 3 mm par 2 et fraisée au centre ,les clefs de serrage font 3 mm de longueur 5/10 ET 10/10 tournés au tour puis percés en travers , j'ai utilisé la petite perceuse proxxon 220 avec la table croisée très précise, avec la vitesse la plus rapide , (la perceuse a beaucoup plus de couple qu'une Dremel ), pour traverser les chefs dans la partie 10/10 j'utilise un foret à centrer de 8/10 puis Après démontage de celui-ci un foret de 5/10 , les aérateurs sont construits avec de la cornière d'alu de 10:10
Amitié à tous chrisdau

Hello à tous
Salut Chrisdau ça vas être une oeuvre d 'art ton canot , tu ne vas pas avoir trop peur de naviguer par la suite ?
En tous les cas chapeau
Tiens une petite question , comment as tu réalisé les petits " papillons de fermetures " , car je penses que je devrais en faire quelque uns ...
A+
Michel le Tf du 91

Et je ne fais pas l otarie car c est vraiment beau

Après "Chérie j'ai rétrécis les gosses" on a "chérie j'ai rétrécis mon canot", tu peux nous prêter ton canon à rétrécir.

toujours o top
quoi dire de plus
moi je fait l otarie

Bin s'il y en a un qui mérite une volée d'otarie c'est bien Chisdau

Tiens quand tu avais présenté ton Zodiac tout en alu ça m'avais penser au Faya mais je ne retrouvais plus les photos que j'avais fait de lui - elles sont bien rangées pour les vrais bato, c'est un peu la foire dans les canots taille "crottes de nez".

Je les ai retrouvé alors voilà donc le Faya, un "pneumatique" bien durte tout en alu ! C'est un truc apparement Australien spécialement fait pour les récifs coraliens



Oui oui montre nous comment tu fais les écrous papillons, peux tu mettre s'il te plait aussi un rêglet à coté pour une impression d'échelle ?

A+ Xtian

Comme d'hab : c'est bluffant...

@++

Bonsoir à Tous,

Du vrai bonheur pour les yeux...

Chrisdau, chaque pièce de ta maquette est une véritable œuvre d'art à elle toute seule.

Je vais finir par penser que tu as une machine à réaliser les rêves... du modéliste.

Je suis d'ailleurs très heureux que tu sois satisfait de la table à coordonnées PROXXON. j'en suis également un grand utilisateur de cet équipement.


Comme les autres membres, je serais également très heureux de connaître la méthodologie pour réaliser les petits papillons.

A te lire.

Très bonne soirée à Tous.

Totof

Bonjour à tous
Cela tombe bien j'ai utilisé une nouvelle perceuse pour faire les petits papillons
commencer par tourner dans des barres de 3 mm des sections de 20 mm, utiliser un petit tour, réduire les bouts sur 3 mm en 5/10 , ensuite réduire le 1 mm sur 3 mm , fixer dans un étau de perceuse fraiseuse et pointer le centre sur la section de 1 mm avec un foret à pointer de 0/8, enlever le foret fixer un foret de 5/10 percer doucement à grande vitesse utiliser l'huile de coupe pour ne pas caser les petits foret , introduire et traverser les tiges de laiton sur la section 1 mm avec des barres laitons de 5/10, laisser dépasser de 10 mm de chaque côtes , plier les ailes à 45 °vers le haut, badigeonner d'une fine couche de pâte à braser liquide , présenter les pièces tenues avec de petites pinces sur la flamme d'une cuisinière pour faire fondre la soudure et laver les pièces ,remettre les barre verticalement dans l'étau de la fraiseuse perceuse , utiliser un disque à tronçonner de préférence en diamant ( voir chez Dremel ) et couper la tête doucement par le déplacement horizontal de la table croisée lubrifier éventuellement
( la pédale de démarrage contact en option permet d'avoir les mains libres pour démarrer les perçages et les lubrification, et surtout une grande précision )
amicalement chrisdau

Salut à tous
En ce moment je suis sur la construction des containers de sauvetage et les ancres AC 14 une véritable galère ,le plus dur pour les containers c'est les supports brasés avec la pâte d'argent, pour les ancres une photo de l'ébauche générale des ancres,c les supports en biseau horizontal et vertical pour mettre dans l'étau , pour l'instant terminer à la lime ou à la machine je vais réfléchir...( je ne dispose pas d'étau à 3 positions )
amitiés à tous

C'est à dire qu'à force on sait plus quoi mettre comme smiley pour s'exprimer sur les photos...
Au moins quand c'est moche ou râté on peut dire quelque chose, mais là...

@++

Bonjours à tous,
J'ai bien fait de venir sur ce forum, moi.
J'en suis estomaqué, époustouflé, mérite la médaille (ben heu..) du mérite.
Félicitations.

Je ne savais pas pourquoi j'avais choisi cet avatar, maintenant je sais.
Je me sens tout petit.

Impressionné ? le mot est bien trop faible. la finesse de la réalisation est surprenante.
C'est a vous dégouter de vouloir commencer....
la barre est tellement haute que je ne l'a vois même pas...

Je me demande si je dois vous souhaiter bon courage pour la suite...

Paady

Si si, bon courage pour la suite ! Si je faisais des modèles de cette qualité je devriendrais fou avant la peinture car ça te foire un canot (quelques uns en savent quelque chose !)

Pour ce qui est des mots pour qualifier ce travail, un seul suffit : parfait ! rien de plus ni de moins sachant que par contre il y a tant de points, d'occasions et de mots pour critiquer les merdouilles ou simplement les modèles pas trop mal !

A+ Xtian

Bonjour à tous
Bon et bien voila, la fin de la construction des containers de radeaux de sauvetage avec les supports, sur les photos avec la plaque de montage qui a servie pour le brasage des fourches en X et des pieds, des soudures pour les barres transversales plus le plan définitif avec la plaque de montage et les côtes pour le 1.50eme
amitiés à tous

Hello

Tu n'as pas oublié le plan de joint des deux coquilles ?

A+ Xtian

Bonjours à tous ,
je viens de terminer les plans des canots de sauvetage fermés avant du brise glace à partir du Ga et des photos, c'est la première fois que j'utilise Turbocad ( 2 jours de travail ) pour dessiner entièrement le plan d'un canot , l'espère vos commentaires de vous tous et de xtian pour m'améliorer la technique des dessins ( malheureusement sur les documents il n'y a pas les quadrillages et une perte des détails de turbocad )
Amitiés à tous Chrisdau

Bonjour tous,
Je vous présente les premiers photos de la construction des ancres AC14, je viens de finir les parties des angles avec les limes, c'est impossible avec les machines , je pense que cela ressemble le plus possible aux photos que l'on trouve sur la toile , semaine prochaine je pense à la brasure des cales pour les parois latérales .la pièce en haut et sur la droite DES PHOTOS sert à tracer les angles.
amitiés à tous
