    Re: Mini port Towing Day

    Message  xtian29 le Dim 17 Juin 2018 - 13:36

    Sur essais au point fixe dont j'ai assisté, la jauge de contrainte était au niveau ici des pneus - entre la remorque donnée pas le remorqueur en acier ici et puis la boucle passée sur le bollard.

    A R'dam ils utilisaient une sangle calibrée de levage en boucle autour du bollard puis une manille, la jauge de contrainte, une manille et la boucle de fin de remorque.

    A+ Xtian

    avatar
    Phil86

    Messages : 1096
    Date d'inscription : 30/10/2013
    Age : 32
    Localisation : Au nord du Phare Ouest... (twenty twoooo)

    Re: Mini port Towing Day

    Message  Phil86 le Dim 17 Juin 2018 - 19:29

    Hello

    xtian29 a écrit:Bref sur nos remorqueurs le liston ou la bourlingue du bateau se retrouvera quasiment toujours soit au dessus, soit au dessous de ce joint collé sur le quai et chaque fois qu'il y a un mouvement les deux s'accrochent et le plus faible s'en va - m'en fou mes bourlingues sont solides - mais par exemple dans le cas de Phil qui je crois à ce genre de bourlingues, ça sera à la moins bien collée de partir.

    En effet, elle est juste collée à la néoprène - je l'ai prévu pour de la compression mais pas du tout pour du cisaillement...
    Heu, pas de blague hein bounce

    A+,

    Phil

    Lapin44

    Messages : 3683
    Date d'inscription : 15/07/2010
    Age : 67
    Localisation : Saint Brévin les Pins 44250

    Re: Mini port Towing Day

    Message  Lapin44 le Mar 19 Juin 2018 - 11:13

    Bonjour les Tuggeurs
        Voici, ma contribution au projet de port,

      Reste a mettre l'habillage des cotés et l'installation du panneau solaire pour le radar.

       Les bouées du chenal, avec leurs corps morts, dans leur boite de transport
        Michel
    avatar
    totof-marie

    Messages : 819
    Date d'inscription : 06/12/2010
    Age : 45
    Localisation : NANTES

    Re: Mini port Towing Day

    Message  totof-marie le Mar 19 Juin 2018 - 17:23

    Bonsoir lapin44

    Super... comme l'on dit tout est dans la boîte...


    Pour la suite, est-ce que les membres qui auraient des idées voir des croquis ou photos pourraient nous exposer leur solutions pour la protection des flans.

    On parle de bois pour certains.

    À vous lire

    Totof-marie

    Lapin44

    Messages : 3683
    Date d'inscription : 15/07/2010
    Age : 67
    Localisation : Saint Brévin les Pins 44250

    Re: Mini port Towing Day

    Message  Lapin44 le Mar 19 Juin 2018 - 17:43

    Hallo
    pour la finition des bords de quais, ce sera de la corniére plastique 50 x 50, dont l'aile qui reposera sur le dessus sera coupée a 10 mm, puis collée. Puis quand on vient accoster, le bateau est pratiquement arrété et vient s'appuyer gentiment sur le quai, sinon, la belle bosse et le remontage de bretelle par les services techniques pour la réparation. Une anecdote que m'avaient raconté des anciens de l'URO, au sujet du DUGUESGLIN, l'équipage ,niveau consommation, rivalisait avec le moteur et que, souvent ,c'était le quai qui arrétait le bateau;
    avatar
    totof-marie

    Messages : 819
    Date d'inscription : 06/12/2010
    Age : 45
    Localisation : NANTES

    Re: Mini port Towing Day

    Message  totof-marie le Mar 19 Juin 2018 - 20:51

    Bonsoir à tous,

    Nous pourrions peut-être utiliser également un morceau de styrodur de 10mm que l'on pourrait marquer par une tête de tournevis plat pour montrer des effets de calpinage de pierres.

    Un effet un peu comme celui que l'on peut visualiser sur la photo ci-dessous.

    Très bonne soirée

    Totof-marie


    Lapin44

    Messages : 3683
    Date d'inscription : 15/07/2010
    Age : 67
    Localisation : Saint Brévin les Pins 44250

    Re: Mini port Towing Day

    Message  Lapin44 le Mer 20 Juin 2018 - 11:53

    hallo
     Voici différent model de bollards pour équiper les quais

      Dimensions: diamètre a la base; 250 mm, Diametre a la tete; 360mm, hauteur totale, 850 mm , hauteur a le base de col, 750mm et 800 mm

      Canons d'amarrage, Diametre a la base; 350 mm, ,diamètre a la bouche 300 mm;  hauteur totale sans le boulet, 1060 mm, le boulet a un diamètre de 130mm, hauteur ala base de la bouche 900 mm

      Bitte double
     Semelle, 1500 x500 x 100, Entreaxes des futs, 750mm, diametre 250 mm, diamete de la tete 360 mm, hauteur depuis le sol, 650 mm, Ces bollards et bittes ont été installés, vers 1900 , L'entrée sud a été inaugurée, le 23 septembre 1907.

    un dernier modele, en bordure de quai,

       Diamètre 300 mm, hauteur totale, 550 mm, épaisseur de la tete, 150 mm longueur 550 mm largeur 600 mm
        Michel

    Lapin44

    Messages : 3683
    Date d'inscription : 15/07/2010
    Age : 67
    Localisation : Saint Brévin les Pins 44250

    Re: Mini port Towing Day

    Message  Lapin44 le Sam 23 Juin 2018 - 10:48

    Hallo
      Suite du chantier! le radar est opérationel; alimenté en énergie solaire;  Ne voulant pas abimer un des deux containers de vingt pieds, au 1/32, (pile poil aux cotes); J'ai fait un shelter, aux memes dimensions, stylisant le container de vingt pieds.

      Le panneau sortant quatre volts, il y a un petit potentiometre qui réduit a trois volts, Cela tourne impeccable. Reste a savoir, si cela va fonctionner pendant dix heures ;
       L'habillage des cotés des quais suit son cours, en "L" de 60 x 60.

      Michel

    Lapin44

    Messages : 3683
    Date d'inscription : 15/07/2010
    Age : 67
    Localisation : Saint Brévin les Pins 44250

    Re: Mini port Towing Day

    Message  Lapin44 le Mar 26 Juin 2018 - 13:44

    Bonjour Tous
       Mes modules sont terminés, ,

      On peu les assembler comme on veut;les quais soit en angle ,soit en ligne. Les bollards d'amarrage seront réalisés avec des petites colonnettes de 25 mm de haut ,coiffées d'une rondelle de 11 mm et vissés dans le quai a M3

       Un autre assemblage; Sur les jetées qui vont a l'ilot radar ,deux mini éoliennes alimenteront le moteur du radar. en complément du panneau solaire.
    https://www.google.fr/url?sa=t&rct=j&q=&esrc=s&source=web&cd=4&cad=rja&uact=8&ved=0ahUKEwjagPj8n_HbAhVsAcAKHfkEA9QQFghUMAM&url=https%3A%2F%2Fwww.a4.fr%2Fenergies-environnement%2Fmini-eolienne.html&usg=AOvVaw1UHOsC_dM5w_885i1B2x93
        Michel
    avatar
    Phil86

    Messages : 1096
    Date d'inscription : 30/10/2013
    Age : 32
    Localisation : Au nord du Phare Ouest... (twenty twoooo)

    Re: Mini port Towing Day

    Message  Phil86 le Dim 1 Juil 2018 - 10:42

    Hello

    Petite relance sur le projet, on a encore un peu de temps devant nous mais ça va arriver vite, surtout avec les vacances qui arrivent...
    Je vois que notre ami Lapin est bien avance sur nous, au moins ça peut donner des idées pour ce qui est des modules complémentaires, et pas mal du tout l'idée des éoliennes pour alimenter la tour radar

    Pour en revenir à la discussion, on en était à l'habillage des flancs, ou comment faire en sorte de protéger nos canots - on verra pour les bollards plus tard si vous le voulez bien - et donc petite synthèse de ce qui a été dit :
    - Jean-Do : découper le styrodur plus large que la règle
    - Sismique76 : pose d'un joint autocollant pour porte et fenêtre
    => inconvénient : création d'un rebord continu dans lequel les bourlingues pourraient prendre appui (dessus ou dessous) s'il y avait du clapot...

    - Xtian propose des bois verticaux comme on en voit dans différents ports

    - Lapin part sur de la cornière plastique 50 x 50

    - Je note aussi l'idée de Totof-Marie pour symboliser le calepinage des pierres juste en marquant le styrodur (j'avoue que je trouve sympa la finition du port de Massy  drunken )

    Pour ma part je ne sais pas trop comment goupiller tout ça, en attendant j'ai fait quelques recherches et voici ce que l'on peut trouver :

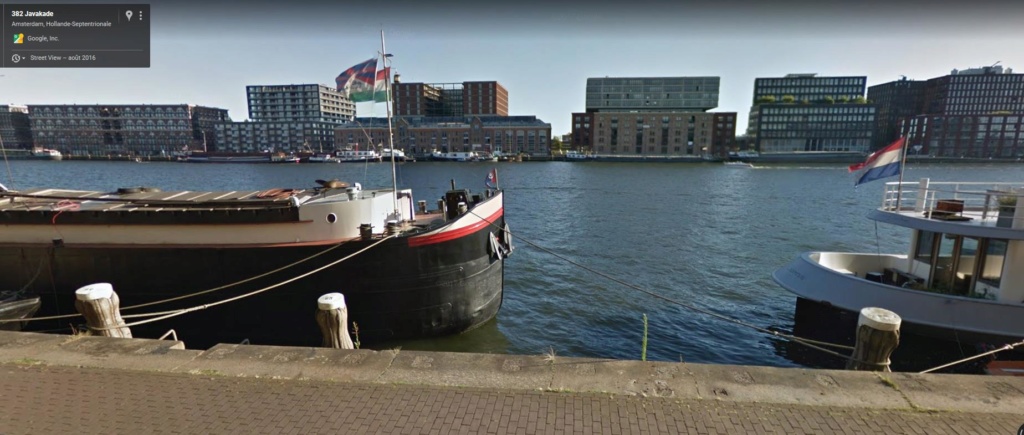

    - A Amsterdam (google map) :


    -Au Havre (photo accessible quelque part dans le site du port : http://www.visiteduport-lehavre.fr):


    Du coup c'est vrai que l'idée des blocs verticaux me semble plutôt pertinente, après il faudrait définir leurs dimensions :
    - en hauteur je dirais du bas jusqu'en haut, ou bien on s'arrête 5mm avant histoire de bien les démarquer du quai ? Les faire dépasser ne me semble pas une bonne idée à cause du transport (plein de "piques" à dépasser partout genre râteau)
    - largeur : +/- 20mm ??
    - épaisseur : +/-15mm ??
    - espacement : 15cm (soit 5m en réel) ou 20cm (6.40m) ??
    Niveau matériau j'éviterais le bois car ça va faire trempette dans l'eau, plutôt en styrodur ou autre matériau qui craint rien tout en absorbant un peu les chocs ?

    Voilà, c'est juste un premier jet de mon côté, à lire vos avis - remarques - commentaires maintenant !
    Bonne journée en attendant !

    A+,

    Phil
    avatar
    patdxfr

    Messages : 3350
    Date d'inscription : 14/12/2010
    Age : 57
    Localisation : Corse d'en bas

    Re: Mini port Towing Day

    Message  patdxfr le Dim 1 Juil 2018 - 12:35

    J'ai quelque part émis simplement l'idée de coller des bandes d'isolant mousse ou caoutchouc verticalement ...

    Pat_2b
    avatar
    Phil86

    Messages : 1096
    Date d'inscription : 30/10/2013
    Age : 32
    Localisation : Au nord du Phare Ouest... (twenty twoooo)

    Re: Mini port Towing Day

    Message  Phil86 le Dim 1 Juil 2018 - 13:17

    Hello Patrick

    Oups, tout à fait exact et au temps pour moi, j'avais bien noté ton message d'avant mais j'étais passé sur celui là   , bref message 249 :
    Patdxfr a écrit:Pour les défenses de quai en mousse ou caoutchouc, je le voyais plutôt comme les bois : verticalement ou obliques ...

    Bref oui je pense tout comme toi !
    A+,

    Phil





    Lapin44

    Messages : 3683
    Date d'inscription : 15/07/2010
    Age : 67
    Localisation : Saint Brévin les Pins 44250

    Re: Mini port Towing Day

    Message  Lapin44 le Dim 1 Juil 2018 - 13:20

    Hallo
       Mes débordoirs, seront réalisés avec de la durite, que l'on trouve dans les machines a laver linge , vaisselle, cela ne coute rien,

      C'est simple a réaliser,

       Le pousseux, a été réalisé dans une durite d'une machine a laver, pile poil le bon diametre;
    Et ,puis, hien, quand on accoste, c'est pratiquement a l'arret et le bateau vient gentiment s'appuyer sur le quai, IL n'arrive pas avec de la vitesse et vient frotter le long du quai pour s'arréter. Ou comme me racontait des marins de l'Uro, au sujet du DUGESGLIN, que c'était le quai qui arrétait le bateau.


       Michel
    avatar
    xtian29

    Messages : 11517
    Date d'inscription : 27/05/2010
    Age : 56
    Localisation : Far Ouest

    Re: Mini port Towing Day

    Message  xtian29 le Dim 1 Juil 2018 - 14:45

    Hello

    Il n'y a pas de meilleure méthode, tout comme il n'y a pas besoin d'avoir une standardisation qui est nécessaire pour le montage des tronçons de quai (hauteur, largeur, attaches)

    Pour les défenses de quai le seul point important est que nos coques ne devront jamais s'abîmer sur les coins saillants des bouts et puis sur les vis de raccordement des tronçons.

    J'ai fréquenté un tas de ports ces derniers jours et parfois je repensais à notre projet. A part des ensembles neufs ou rénovés aucun n'a deux quais protégés de la même manière. Rien de choquant que chacun ait sont principe de protection. Et puis au cours des différentes rencontres certaines idées seront plus jolies ou plus pertinentes que d'autres.

    On se copiera, on changera, on restera sur nos idées et il y a aura plein de satisfaisantes et sympa.

    Attention à ne pas copier obligatoirement de l'existant comme ces durites de l'écluse de l'entrée sud à Saint Nazaire qui ne sont pas adaptées à nos bateaux, ce genre de chose vient se coincé soit sous soit sur nos bourlingues.

    Perso comme je l'avais dit auparavant je vais couvrir les pans verticaux des quais avec une sorte de mousse en plaque que l'on utilise pour mettre sous les plancher flottant, ça fait 3 ou 4 millimètres et un peu le même genre de mousse que le styrodur. Ça cachera les découpes à la surface assez bof des pain de styrodur + la tranche des règles alu - Peint en gris ça fait un bon effet béton. En plus de ça je mettrais des baguettes en bois en verticale façon Europe du nord ou USA/Canada, ceux sont elles qui "protégerons" aussi les têtes de vis de raccordement de tronçons.

    Je vous montrerais ça quand je m'y serais mis !

    Pour le moment Xtian content le 360° devrait bien marcher alors essais dans Porz Bihan bounce

    A+ Xtian


    Lapin44

    Messages : 3683
    Date d'inscription : 15/07/2010
    Age : 67
    Localisation : Saint Brévin les Pins 44250

    Re: Mini port Towing Day

    Message  Lapin44 le Dim 1 Juil 2018 - 18:11

    Mes bords de quais sont en corniéres pvc de 60 x 60, et plus tard peints, barbouillés en gris imitation béton, comme Xtian, Je ne ferais pas de débordoirs, par manque de temps. je m'attelle a la mise au point de l'alimentation, """"Energie renouvrable"""" de l'ilot Tour radar;  C'est mal barré, mon jardin est totalement déventé, et quand il y en a , c'est tourbillonnaire, je ne vais quand meme pas m'installer ,en plein vent dans la rue. , déja; je vais utiliser les modules couplage, éolien solaire et module  charge production.  En solaire, cela fonctionne trés bien, une journée complete, avec une bonne vitesse de rotation, proche de la grandeur. environ trente tours minute
    Xtian, c'était bien l'ITS 2018 de marseille ?? Bel article sur les BSAH ,dans le dernier LEKKO
    Michel
    avatar
    Phil86

    Messages : 1096
    Date d'inscription : 30/10/2013
    Age : 32
    Localisation : Au nord du Phare Ouest... (twenty twoooo)

    Re: Mini port Towing Day

    Message  Phil86 le Mar 3 Juil 2018 - 22:18

    Hello

    Du coup, histoire de modéliser la proposition d'Xtian, ça donnerait quelque chose du genre :


    - Les protections latérales vertes serait en polystyrène extrudé de ~5mm d'épaisseur, du style que l'on trouve en sous-couche pour parquets et sol-stratifiés (attention, il s'agit bien de polystyrène et pas de la fibre de bois), par exemple
    https://www.castorama.fr/sous-couche-parquet-et-stratifie-ep-5-mm-5m2-vendue-a-la-piece/3663602918066_CAFR.prd. Bref c'est (très proche) du depron...
    Bien sur, contrairement à mon dessin, cette couche doit recouvrir tout le flanc, je l'ai fait ici plus courte aux extrémités histoire de faire apparaître la structure générale. Il faudra cependant faire les découpes qui vont bien là ou il a les vis d'assemblage.

    - Et par dessus ces flancs et ressortant un peu, des "défenses" quelconques et +/- espacées, comme chacun veux.

    Pour ma part j'aime bien cette solution : les flancs de la règle seraient bien isolés, ça reste léger, aucun risque pour les bateaux. On peut même faire un calepinage de pierre pour ceux qui le souhaiteraient. Et pour les défenses, chacun fait comme il préfère.

    Il resterait à voir pour les extrémités, à priori un bout du même matériau mais à voir comment le faire tenir.
    Une idée comme ça, les règles sont en général pourvues d'embouts, il suffirait de coller un bout de ce "depron" dessus : https://www.leroymerlin.fr/v3/p/produits/embouts-pour-regles-de-macon-nespoli-e67218?queryredirect=a_fp_embouts_pour_regles_de_macon_nespoli&numpage=1#.
    Enfin ça ou autre chose, il faut que ça tienne bien et il faut aussi pouvoir le retirer sans trop de difficulté.

    A+,

    Phil

    Lapin44

    Messages : 3683
    Date d'inscription : 15/07/2010
    Age : 67
    Localisation : Saint Brévin les Pins 44250

    Re: Mini port Towing Day

    Message  Lapin44 le Mar 24 Juil 2018 - 13:55

    Bonjour
      Des nouvelles de mon module" Epi radar", Aujourd'hui; mise en eau pour controle flottabilité. Le radar tourne a la bonne vitesse, comparé avec celui qui est en bord de Loire. L'énergie est fournie par les deux éoliennes et la cellule photovoltaique sur le toit du shelter. Le shelter abrite les trois modules qui gérent la production, d'électricité.

        Michel
    avatar
    Phil86

    Messages : 1096
    Date d'inscription : 30/10/2013
    Age : 32
    Localisation : Au nord du Phare Ouest... (twenty twoooo)

    Re: Mini port Towing Day

    Message  Phil86 le Jeu 26 Juil 2018 - 22:00

    Hello

    Sympathique ton ensemble Lapin !

    De mon côté j'ai acheté le matériel, "y'a plus qu'à" comme qui dirait. Je pense ainsi faire :
    - 2 tronçons de 1m
    - 2 coins
    - 1 T
    - et le reste en mini-tronçons de 25

    Je ferai quelques photos si jamais ça intéresse certains, j'espère faire ça ce week-end mais pas sur d'avoir le temps nécessaire, on verra...
    A+!

    Phil
    avatar
    xtian29

    Messages : 11517
    Date d'inscription : 27/05/2010
    Age : 56
    Localisation : Far Ouest

    Re: Mini port Towing Day

    Message  xtian29 le Jeu 26 Juil 2018 - 22:06

    Hello

    Tatata Patatarte, dimanche j'ai déjà réservé le seul créneau de libre !

    Blague à part tu as trouvé du carré de 15mm ?

    A+ Xtian

    avatar
    Phil86

    Messages : 1096
    Date d'inscription : 30/10/2013
    Age : 32
    Localisation : Au nord du Phare Ouest... (twenty twoooo)

    Re: Mini port Towing Day

    Message  Phil86 le Jeu 26 Juil 2018 - 22:37

    tongue

    Non, compliqué de trouver ces profilés, à Leroy Merlin de Saint Brieuc ils ne sont dispo qu'en commande... Crying or Very sad
    Je dois passer à un GSB local demain, je regarderai s'il y en a là-bas. En attendant je me suis rabattu sur l'option profilé en U avec écrous noyés... Rolling Eyes

    A+,
    Phil

    Lapin44

    Messages : 3683
    Date d'inscription : 15/07/2010
    Age : 67
    Localisation : Saint Brévin les Pins 44250

    Re: Mini port Towing Day

    Message  Lapin44 le Lun 30 Juil 2018 - 15:04

    Bonjour Camerone
    qu'elle est environ, la profondeur du plan d'eau; pour préparer les mouillages des bouées du chenal et les tubes pvc pour le maintien du port.
    Michel
    avatar
    camerone

    Messages : 2410
    Date d'inscription : 13/06/2010
    Age : 49
    Localisation : la rochelle

    Re: Mini port Towing Day

    Message  camerone le Lun 30 Juil 2018 - 15:08

    Re

    Bonne question, j'irai demain pour mesurer

    camerone
    avatar
    totof-marie

    Messages : 819
    Date d'inscription : 06/12/2010
    Age : 45
    Localisation : NANTES

    Re: Mini port Towing Day

    Message  totof-marie le Mar 31 Juil 2018 - 7:06

    Bonjour à Tous,

    Quelques avancées des tronçons Nantais de ce port collaboratif :

    J'ai trouvé sur EBAY, un vendeur de carré alu de 15x15 qui le vend au cm avec la découpe que l'on veut.

    Livraison rapide et fabrication des fameuses liaisons standardisées:



    Perçage selon la norme exposée par Phil86 et voila le résultat.

    Un avant trou de 1 mm pour assurer le centrage et perçage à mèche de ø 5mm. Il me reste à réaliser maintenant les filetages pour les vis de ø 6mm.


    J'ai chanfreiné chaque trou pour faciliter les entrées des futurs vis.







    Ensuite découpage des lames de maçons:

    J'ai acheté trois lames de 2m que j'ai répartie comme suit:

    - un angle de quai (ou "T")


    Réalisé avec des renforts de CTP marine de 15mm. Le tout coller définitivement avec par dessous des vis bois en inox.









    - un angle de 90°

    réalisé aussi avec des renforts de CTP marine de 15mm








    - des tronçons droits de 1.00 m (4 exemplaires) et une chute de lame de 0.75 m pour un tronçon à usage de quai perpendiculaire; pour finalement avoir cet exemple de port :






    A suivre pour la pose de la partie flotteurs du Port (styrodur)

    Totof-marie
    avatar
    Phil86

    Messages : 1096
    Date d'inscription : 30/10/2013
    Age : 32
    Localisation : Au nord du Phare Ouest... (twenty twoooo)

    Re: Mini port Towing Day

    Message  Phil86 le Mar 31 Juil 2018 - 8:32

    Hello

    Excellent, merci pour ces photos Totof-Marie ! C'est du très beau boulot

    Pour ma part je n'ai pas eu le temps ce weekend Rolling Eyes , mais j'ai un peu commencé hier.
    Très bonne idée que d'avoir cherché sur ebay pour le carré en alu, car c'est introuvable en GSB, du moins par ici...
    Pour la découpe du styrodur, pour une découpe nette et sans accroche surtout en bout de lame, il vaut mieux partir avec une lame de cutter neuve. Cela dit, vu que c'est ensuite caché par la protection, on s'en moque un peu...

    Bonne journée et A+!

    Phil

    Lapin44

    Messages : 3683
    Date d'inscription : 15/07/2010
    Age : 67
    Localisation : Saint Brévin les Pins 44250

    Re: Mini port Towing Day

    Message  Lapin44 le Mar 31 Juil 2018 - 14:27

    Salut
      vous pensez aux bollards d'amarrage sur vos éléments

       Les bollards sont réalisés avec une petite colonnette de 25 mm de haut avec vis de 3 mm, et rondelles de 11 mm sur le dessus, En option, un habillage en extra synto, pour donner la forme. puis vissé dans la régle,  c'est un peu limite d'épaisseur pour le taraudage a 3 mm.
        Michel

    Contenu sponsorisé

    Re: Mini port Towing Day

    Message  Contenu sponsorisé


      La date/heure actuelle est Lun 22 Oct 2018 - 20:41
